Sandvik utvider det batterielektriske sortimentet med en ny topphammer for langhullsboring

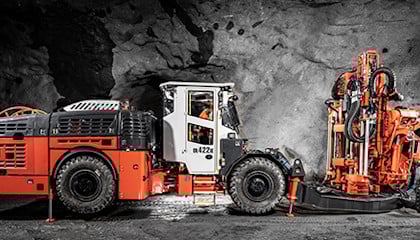

Den utslippsfrie Sandvik DL422iE blir sammen med Sandvik DD422iE selskapets andre batteridrevne underjordiske bor. Sandvik forventer å kunne tilby en full rekkevidde av batteridrevne borerigger som dekker alle bruksområder innen underjordsrigg innen utgangen av 2021.

Den nye Sandvik DL422iE er utviklet for gruvemaskiner for masseutvinning i 4 x 4 m eller større produksjonsstrosser. Den har den nyeste intelligente teknologien for å muliggjøre kontinuerlig og ubemannet drift, med automatisering og fjernstyring for boring under skiftbytter og pauser. Gjennom disse og andre funksjoner, kombinert med omfattende datainnsamling og -overføring via trådløse nettverk, bidrar Sandvik DL422iE til å sikre bedre utnyttelse av utstyret og økt produktivitet.

Forbedret boreytelse

Sandvik DL422iE kan bore vertikale og skråstilte vifter og enkle eller parallelle Ø89-127 mm lange hull på opptil 54 m dybde ved hjelp av ST58- og ST68-rørstenger. Den er utstyrt med den kraftige 33 kW HF1560ST langhullsborhammeren, som er basert på et velprøvd konsept når det gjelder borekapasitet, pålitelighet og driftskostnader. Med en slagfrekvens på 40-45 Hz og optimalisert slagdynamikk for ST68-rør, gir Sandvik DL422iE optimal kontakt mellom borekronen og fjellet for forbedret Energioverførin. Dette fører til redusert spenningsnivå i bergverktøyet, lavere temperaturer i kobling/fronthus og forlenget levetid for skaftadapter og rør.

Omfattende automatiseringsfunksjoner

Som standard er Sandvik DL422iE utstyrt med Sandviks Platinum boreautomatiseringspakke for kontinuerlig og automatisert produksjonsboring. Dette kombineres med i-Class iSOLO Borstyresystem for å maksimere produktiviteten og forbedre nøyaktigheten ved boring av vifter og parallelle langhull. Den fungerer som en fulltids stinger-kontroll og brukes til å laste opp boreplaner til styringssystemet, med boreplanstyring direkte på brukergrensesnittet for å sikre automatisert boring av ett hull til en forhåndsdefinert dybde. Videre er mating og posisjonering av bommen til neste hull automatisk, mens data overføres via WLAN ethernet-tilkobling.

I tillegg til standard Platinum-pakke kan Sandvik DL422iE utstyres med en automatisk borkroneveksler (ekstrautstyr), noe som muliggjør autonom boring av hele vifter og arbeid gjennom skiftbytter. I tillegg til å være utstyrt med MySandvik fjernovervåking, kan enhetene også integreres med AutoMine^® og OptiMine^®som gir fjernstyring av flere enheter og belting fra vifte til vifte.

Utslippsfri undervogn og belting

Etter hvert som bransjens fokus på bærekraft øker, tar Sandviks nyeste boreløsninger spesifikt for seg utfordringen med å levere forbedret boreytelse kombinert med reduserte utslipp. Sandvik DL422iE er montert på en C400E 4-hjulsdrevet rammestyrt undervogn utstyrt med et elektrisk drivlinjesystem (batteripakke og elektromotor) for null dieselutslipp og reduserte driftskostnader. Batteriene kan lades under boring (en nylig patentert funksjon), mens elektrisk kraft kan hentes fra strømforsynin- gen i gruvenettet.

Sandvik DL422iE hjelper gruvene med å redusere de totale utslippene, ventilasjons- og drivstoffkostnadene og å skape et sunnere arbeidsmiljø. Takket være kortere syklustider og økt borekapasitet har Sandvik DL422iE potensial til å hjelpe gruver med å øke antall borede meter per skift med opptil 10 %. Produktiviteten kan �kes med opptil 20 % gjennom bedre utnyttelse av utstyret.

Hullnøyaktighet og allsidighet ved produksjonsboring og lufttåkespyling

Sandvik DL422iE er utstyrt med ZR35-teleskopbom og bomstøtte av hesteskotypen med teleskopiske jekker for maksimal borestabilitet, det mest effektive grunnlaget for nøyaktig langhullsboring i masseutvinning. Den brede bomforskyvningen på totalt 3 000 mm og det 620 mm lange teleskoputstikket gir en svinglinjehøyde på 2 100 mm, noe som er typisk for et bredt spekter av gruvedriftsmetoder. Den 360º store svingvinkelen og den store bomtilt- og svingvinkelen sikrer allsidig boring i tverrsnitt på 4 x 4 m eller større. For å sikre maksimal nøyaktighet i innrettingen er bommen fullt instrumentert med elektronisk parallellføring. En forlenget bomstøtte (ekstrautstyr) gir mulighet for opptil +/-45° mating ved boring av vifter eller langhull, noe som øker allsidigheten ved boring i strosser i enden av malmkroppen, ved boring av langhull i kontakten mellom malm og avfall og ved boring av spaltehull.

Netto penetrasjonsrater med lufttåkespyling er opptil 15 % høyere på Sandvik DL422iE sammenlignet med vannspyling. Boreriggen kan utstyres med en CT80-skruekompressor (8 m³/min ved 7 bar), som sørger for effektiv spyling og høye penetrasjonsrater. Bruk av luftforsyningen om bord er et kostnadseffektivt alternativ til infrastruktur for gruveluft eller bærbare enheter.

Tammerfors, 9. mars 2021
