Sandvik hjelper Societe Gachet med å finne en løsning på et vanskelig problem: resirkulering av asfalt

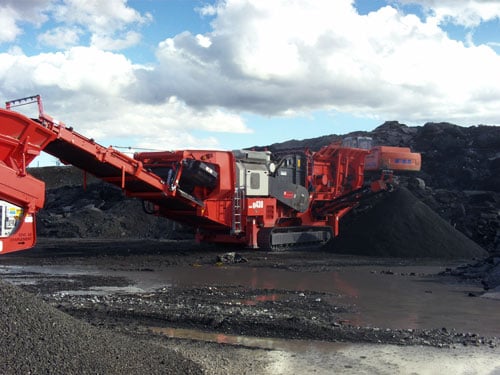

Den beltegående slagknuseren QI430

Et av de vanskeligste materialene å resirkulere har lenge vist seg å være asfalt. Men nå er det ikke lenger tilfelle. Societe Gachet, som ligger i nærheten av Grenoble i Frankrike, er et slikt selskap som ikke bare har møtt dette problemet, men som gjennom et samarbeid med Sandvik Mining and Construction har funnet en måte å omdanne brukt asfalt til et gjenbrukbart produkt som kan selges.

Societe Gachet tilbyr en rekke tjenester innen salg av materialer, riving og gjenvinning fra sine kontorer i Gillonay. Herfra selges materialene videre til byggebransjen, og selskapet er i stand til å produsere brukbare produkter fra et bredt utvalg av bygg- og tilslagsmaterialer. Ved å samarbeide med søsterselskapet Carriere et Voirie i Charmancon kan de tilby en komplett resirkuleringstjeneste.

Nøkkelen for Societe Gachet i resirkuleringen av asfalt fra veiarbeid og andre tilknyttede anleggsprosjekter har vært bruken av noe av det nyeste innen mobil sikting og knusing fra Sandvik. Problemet de sto overfor, var å knuse materialet ned til håndterbare proporsjoner for videre klassifisering. De første trinnene i prosessen ble utført ved hjelp av den beltegående slagknuseren QI340.

Sandvik QI430 drives av en drivstoffeffektiv C-13 Tier 3-kompatibel dieselmotor på 330 kW, og er utstyrt med en Sandvik CI322 slagknuser med væskekoblingsdrift på et manøvrerbart beltegående understell. Knuseren, som mates via et todekkers forsikt, er en åpen rotor med fire hammere med en diameter på 1150 mm og en bredde på 1330 mm, og den munner ut på en sekundær panemater. Anlegget er også utstyrt med en primærmater og et separat todekkers forsikt.

Den relativt lave vekten og de kompakte dimensjonene - enheten har en driftsvekt på 49,8 tonn og en lengde på 15,5 meter i transportkonfigurasjon - gjør at QI430 kan transporteres i ett enkelt lass, slik at den enkelt kan flyttes og omplasseres for maksimal utnyttelse. Som ekstra utstyr kan maskinen leveres med en ekstern diesel- og vannpumpe, en overbåndsmagnet for resirkulering og riving, og et dollychassis for enkel transport.

Ved hjelp av QI340 bearbeidet Societe Gachet først materialet i henhold til følgende parametere:

• 0 - 700 mm matestørrelse på materialet
• Materialgjennomstrømning 200 mtph (220 stph)
• Målet var å produsere et sluttprodukt på -10 mm
• QI430 er utstyrt med et forlenget (valgfritt) hovedtransportbånd for lagring
• Slaggardininnstilling 1 - 180 mm (7")
• Slaggardininnstilling 2 - 20 mm (3/4")
• Rotorhastighet 600 o/min

Etter vellykket knusing av materialet ble asfalten sendt videre til neste trinn i prosessen: sikting og klassifisering ved hjelp av Sandvik QE340. QE340 er et heavy-duty, beltegående, selvgående, åpent sikt- og lagringssystem. Denne revolusjonerende maskinen er spesialbygd for gjenvinning og steinbrudd. Basert på grundige kunde- og markedsanalyser er QE340 utviklet for å møte kundenes reelle behov, som tradisjonelle sikteløsninger ikke er i stand til å imøtekomme på en tilfredsstillende måte.

QE340 er basert på et robust chassis av typen Knuser, og har en justerbar heavy-duty-tank sammen med en dobbeltbelagt forklemater. Den justerbare, heavy-duty siktkassen med høy kast- og vibrasjonsegenskaper sørger for at QE340 er spesialbygd for krevende oppgaver som sikting av resirkulert asfalt.

For å kunne sikte knust asfalt ble QE340 utstyrt med en spesifikk konfigurasjon:

• Øverste siktdekke 40 mm (1 ½") hullplate med runde hull
• Nederste siktdekke 12 mm (1/2") firkantede hullmasker

Gjennom denne konfigurasjonen ble det produsert tre sluttprodukter:

• 30 - 60 mm ved en gjennomstrømning på ca. 20 mtph (22 stph)
• 10 - 30 mm ved en gjennomstrømning på ca. 80 mtph (88 stph)
• 0 - 10 mm ved en gjennomstrømning på ca. 100 mtph (110 stph)

Presisjonen i siktingen gjorde det mulig å produsere følgende sluttprodukter

• 0 - 10 mm materiale brukes i produksjonen av ny asfalt.
• 10 - 30 mm og 30 - 60 mm materiale sendes tilbake til knuseren for videre bearbeiding.

Societe Gachets mål er å bruke 10-15 % av det knuste og siktete materialet i produksjonen av ny asfalt, og bruken av den nyeste mobile sikt- og knusingsteknologien fra Sandvik viser at asfalt kan resirkuleres med høy effektivitet.
