Sandvik amplía la gama de equipos a batería eléctrica con un nuevo jumbo de taladro largo.

El Sandvik DL422iE de cero emisiones se une al Sandvik DD422iE como el segundo jumbo subterráneo de la empresa accionado a batería. Sandvik espera ofrecer una gama completa de equipos accionados a batería que cubran todas las aplicaciones de perforación subterránea para fines de 2021.

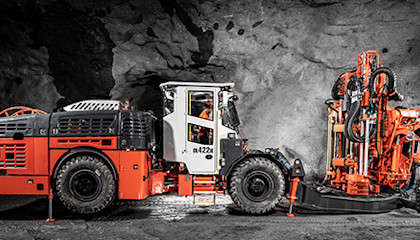

El nuevo Sandvik DL422iE está diseñado para minería masiva subterránea en galerías de producción desde 4 x 4 metros. Cuenta con la última tecnología inteligente para permitir un funcionamiento continuo y sin operadores, con capacidad de automatización y mando teleremoto para perforar durante los cambios de turno y las pausas. A través de estas y otras características, combinadas con la recopilación y transferencia de datos integrales a través de redes inalámbricas, Sandvik DL422iE ayuda a garantizar una mejor utilización y productividad de los equipos.

Rendimiento de perforación mejorado

Sandvik DL422iE es capaz de perforar abanicos verticales e inclinados y taladros largos simples o paralelos de Ø89-127 mm hasta 54 m de profundidad utilizando tubos ST58 y ST68. Está equipado con el poderoso martillo para taladros largos HF1560ST de 33 kW, que se basa en un concepto probado en términos de capacidad de perforación, confiabilidad y costo operativo. Con una frecuencia de impacto de 40-45 Hz y una dinámica de percusión optimizada para los tubos ST68, Sandvik DL422iE ofrece un contacto óptimo entre la broca y la roca para una mejor transferencia de energía. Esto conduce a una disminución del nivel de tensión en las herramientas de perforación, temperaturas más bajas del acoplamiento / carcasa delantera y una vida útil prolongada para el adaptador de vástago y el tubo.

Amplias funciones de automatización

Como estándar, el equipo Sandvik DL422iE está equipado con el paquete de automatización de perforación Platinum de Sandvik para la perforación de producción continua y automatizada. Esto se combina con el sistema de control de perforación i-Class iSOLO para maximizar la productividad y mejorar la precisión de perforación de los taladros largos en abanico y en paralelo. Actúa como un control del stinger de tiempo completo y se utiliza para cargar los planes de perforación en el sistema de control, con la gestión del plan de perforación directamente en la interfaz de usuario para asegurar la perforación automatizada de un taladro a una profundidad predefinida. Además, la alimentación y el posicionamiento de la pluma en el siguiente taladro son automáticos, mientras que los datos se transfieren a través de una conexión ethernet WLAN.

Además del paquete Platinum estándar, Sandvik DL422iE puede equiparse con un cambiador de brocas automático opcional, lo que permite la perforación autónoma de abanicos completos y el trabajo a través de cambios de turno. Además de estar equipadas con monitoreo remoto MySandvik, las unidades también se pueden integrar con AutoMine® y OptiMine®, proporcionando control de múltiples unidades y transporte remoto de abanico a abanico.

Chasis libres de emisiones y traslado

A medida que aumenta el enfoque de la industria en la sostenibilidad, las últimas soluciones de perforación de Sandvik abordan específicamente el desafío de proporcionar un rendimiento de perforación operativo mejorado combinado con emisiones reducidas. El equipo Sandvik DL422iE está montado en un chasis de dirección con bastidor de tracción en las 4 ruedas C400E equipado con un sistema de transmisión eléctrica (paquete de batería y motor eléctrico) para reducir las emisiones de diésel y reducir los costos operativos. Las baterías se pueden cargar durante la perforación (una característica recientemente patentada), mientras que la energía eléctrica se puede extraer del sistema de suministro eléctrico de la red de la mina.

El quipo Sandvik DL422iE ayuda a las minas a reducir las emisiones generales y los costos de ventilación y combustible, y a crear un entorno de trabajo más saludable. Gracias a tiempos de ciclo más cortos y una mayor capacidad de perforación, el quipo Sandvik DL422iE tiene el potencial de ayudar a las minas a aumentar los metros perforados por turno hasta en un 10%. La productividad puede aumentar hasta en un 20% mediante una mejor utilización del equipo.

Precisión y versatilidad del taladro en la perforación de producción y el barrido mixto (o semi-humedo)

El equipo Sandvik DL422iE está equipado con un brazo telescópico ZR35 y el soporte del brazo tipo herradura con gatos telescópicos para una máxima estabilidad de perforación, la base más efectiva para la perforación precisa de taladros largos en minería masiva. El amplio desplazamiento total del brazo de 3.000 mm y la extensión telescópica de 620 mm permiten una altura de la línea de pivote de 2.100 mm, lo que es típico para una amplia gama de métodos de minería. La viga con unidad de giro de 360º, la gran inclinación del brazo y los ángulos de giro garantizan la versatilidad de perforación con abanico en secciones transversales de 4 x 4 o más grandes. Para garantizar la máxima precisión en la alineación, el brazo está completamente equipado con paralelismo electrónico. Un soporte de brazo extendido opcional permite una inclinación de alimentación de hasta +/- 45 ° en abanicos de perforación o taladros largos, lo que aumenta la versatilidad en la perforación descendente en rebajes al final del yacimiento, en la perforación de taladros largos en el contacto mineral / desmonte y en el desarrollo de chimeneas.

Los ratios de penetración neto con barrido mixto (o semi-humedo) son hasta un 15% más altos en el equipo Sandvik DL422iE en comparación con el barrido con agua. El equipo de perforación puede equiparse con un compresor de tornillo a bordo CT80 (8 m³ / min a 7 bar), que asegura un barrido eficiente y altas tasas de penetración neta. El uso del suministro de aire a bordo es una alternativa rentable a la infraestructura de aire de la mina o las unidades portátiles.

Tampere, Marzo 9, 2021
